Nowoczesne kotły gazowe oferują znacznie więcej możliwości niż tylko włączanie i wyłączanie ogrzewania. Dzięki cyfrowej komunikacji mogą przekazywać informacje o temperaturach, modulacji palnika, ciśnieniu instalacji, błędach serwisowych czy zużyciu energii.
Najpopularniejszymi protokołami komunikacyjnymi stosowanymi w kotłach gazowych są obecnie eBUS oraz OpenTherm. Choć oba rozwiązania służą do komunikacji pomiędzy kotłem a sterownikiem, różnią się możliwościami, dostępnością oraz stopniem otwartości.
W tym artykule wyjaśniamy, jak działają oba standardy i który z nich warto wybrać.
Dlaczego zwykły termostat to za mało?
Tradycyjny termostat pokojowy działa jak zwykły przełącznik.
Gdy temperatura spadnie poniżej zadanej wartości:
- styk zostaje zwarty,
- kocioł uruchamia ogrzewanie.
Po osiągnięciu temperatury:
- styk zostaje rozwarty,
- kocioł przestaje grzać.
Takie rozwiązanie nie pozwala sterownikowi uzyskać żadnych informacji o pracy kotła.
Nie wiadomo:
- jaka jest temperatura zasilania,
- czy palnik aktualnie pracuje,
- z jaką mocą pracuje kocioł,
- jakie występują błędy,
- czy trwa podgrzewanie ciepłej wody użytkowej.
Nowoczesne protokoły komunikacyjne rozwiązują ten problem.
Czym jest OpenTherm?
OpenTherm to otwarty standard komunikacji pomiędzy kotłem a regulatorem temperatury.
Powstał po to, aby urządzenia różnych producentów mogły współpracować ze sobą bez konieczności stosowania dedykowanych sterowników.
OpenTherm umożliwia między innymi:
- odczyt temperatur kotła,
- odczyt temperatury CWU,
- odczyt ciśnienia instalacji,
- sterowanie temperaturą zasilania,
- sterowanie temperaturą CWU,
- odczyt błędów,
- sterowanie modulacją mocy.
Dzięki temu sterownik może płynnie regulować pracę kotła zamiast jedynie go włączać i wyłączać.
Zalety OpenTherm
Uniwersalność
OpenTherm jest wspierany przez wielu producentów kotłów i sterowników.
Łatwa integracja
Na rynku dostępnych jest wiele gotowych bramek i modułów.
Duża popularność w automatyce domowej
OpenTherm jest obsługiwany przez:
- Home Assistant,
- Domoticz,
- OpenHAB,
- Node-RED,
- wiele komercyjnych systemów smart home.
Sterowanie modulacyjne
Sterownik może przekazywać kotłowi informację o wymaganej temperaturze zasilania zamiast wysyłać jedynie sygnał ON/OFF.
Ograniczenia OpenTherm
Pomimo swojej popularności OpenTherm nie daje dostępu do wszystkich parametrów kotła.
Zakres dostępnych danych zależy od producenta.
Niektóre informacje mogą być ukryte lub niedostępne dla sterowników zewnętrznych.
Czym jest eBUS?
eBUS został opracowany przez grupę producentów kotłów, w tym Vaillant, Saunier Duval, Protherm i kilku innych.
W przeciwieństwie do OpenTherm nie jest to uniwersalny standard dla wszystkich producentów.
Jest natomiast znacznie głębiej zintegrowany z urządzeniami danej marki.
Dzięki eBUS można uzyskać dostęp do praktycznie wszystkich informacji dostępnych w elektronice kotła.
Jakie dane można odczytać przez eBUS?
W zależności od modelu kotła możliwe jest odczytanie między innymi:
- temperatury zasilania,
- temperatury powrotu,
- temperatury CWU,
- temperatur zadanych,
- stanu palnika,
- modulacji mocy,
- prędkości wentylatora,
- pracy pompy,
- przepływu CWU,
- ciśnienia instalacji,
- historii błędów,
- aktualnych kodów serwisowych,
- parametrów diagnostycznych.
W praktyce eBUS pozwala obserwować pracę kotła niemal tak samo dokładnie jak narzędzia serwisowe producenta.
Zalety eBUS
Największa ilość danych
eBUS zapewnia dostęp do znacznie większej liczby parametrów niż OpenTherm.
Integracja z funkcjami serwisowymi
Możliwy jest odczyt historii błędów oraz wielu parametrów diagnostycznych.
Idealne rozwiązanie do monitoringu
Jeżeli zależy Ci na dokładnym podglądzie pracy kotła, eBUS praktycznie nie ma konkurencji.
Wady eBUS
Mniejsza uniwersalność
eBUS występuje głównie w kotłach grupy Vaillant.
Trudniejsza integracja
Do komunikacji często wykorzystywane są specjalizowane adaptery oraz oprogramowanie takie jak ebusd.
Większa złożoność konfiguracji
Pierwsza konfiguracja wymaga zwykle większej wiedzy technicznej niż OpenTherm.

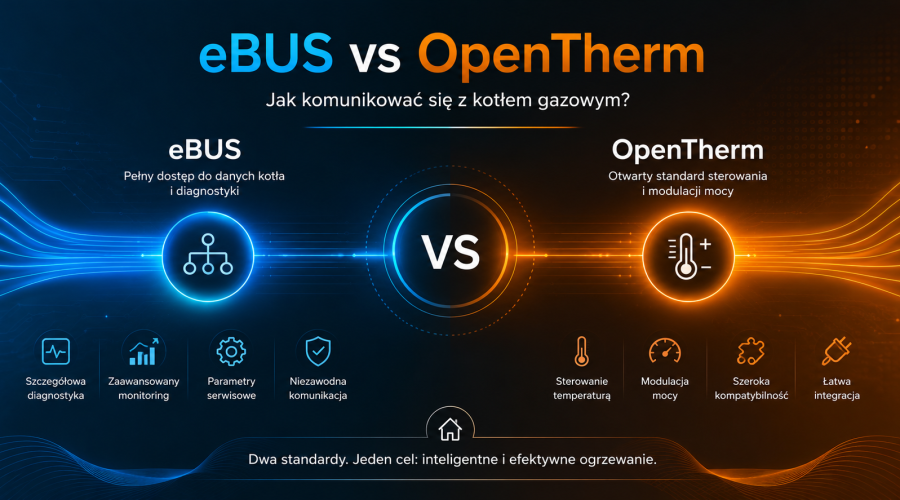

OpenTherm czy eBUS – porównanie
| Cecha | OpenTherm | eBUS |
|---|---|---|
| Otwartość standardu | Bardzo dobra | Ograniczona |
| Liczba wspieranych producentów | Bardzo duża | Głównie Vaillant Group |
| Ilość dostępnych danych | Średnia | Bardzo duża |
| Integracja Smart Home | Bardzo łatwa | Średnia |
| Diagnostyka kotła | Ograniczona | Bardzo rozbudowana |
| Łatwość konfiguracji | Wysoka | Średnia |
| Możliwość monitoringu | Dobra | Doskonała |
Co wybrać?
Jeżeli budujesz uniwersalny system automatyki domowej i Twój kocioł obsługuje OpenTherm, będzie to bardzo dobry wybór.
Jeżeli jednak posiadasz kocioł Vaillant, Saunier Duval lub Protherm wyposażony w eBUS i zależy Ci na pełnym dostępie do danych diagnostycznych, zdecydowanie warto wykorzystać właśnie eBUS.
W praktyce eBUS pozwala monitorować pracę kotła na poziomie niedostępnym dla większości rozwiązań OpenTherm.
Jak wykorzystuje to Heaty?
Sterownik Heaty Core może współpracować zarówno z kotłami wykorzystującymi OpenTherm, jak i eBUS.
Dzięki temu użytkownik otrzymuje nie tylko możliwość sterowania temperaturą w pomieszczeniach, ale również dostęp do szczegółowych informacji o pracy źródła ciepła.
W przypadku kotłów wyposażonych w eBUS możliwe jest monitorowanie dziesiątek parametrów pracy urządzenia, co pozwala jeszcze skuteczniej optymalizować ogrzewanie i szybciej wykrywać potencjalne problemy.
